HƯỚNG DẪN CÁCH CHỈNH BỘ KHUẾCH ĐẠI WINERSAT 860i

19/07/2016

1.Bộ khuếch đại tín hiệu truyền hình cáp Winersat model WIA 860i Chuyên dùng để khuếch đại tín hiệu cho các hệ thống truyền hình cáp, mạng tivi (CATV) sản phẩm dùng nhiều ở các hộ gia đình,tòa nhà,chung cư khách sạn…tín hiệu đầu ra đến các tivi rất ổn định và đồng điều, khuếch đại rỏ nét 25 - 30 tivi.,sản phẩm hoạt động rất ổn địnhThiết bị nhập khẩu chính thức, có đầy đủ giấy chứng nhận C/O, C/Q.

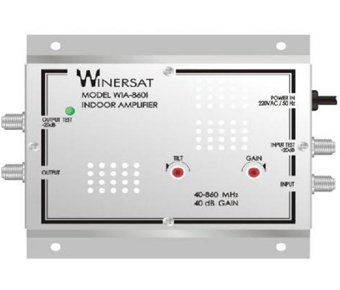

2.cách chỉnh như sau,mặt trên của sản phẩm có 2 biến trở ký hiệu Gain và Tilt
các bạn nên dùng vít ba ke nhỏ để chỉnh nút Gain và nút Tilt,và chỉnh nhẹ tay theo chiều mũi tên đến khi nào các bạn có cảm giác hơi cứng các bạn nên dừng và xoay ngược lại nếu các bạn cố vặn qua biến trở sẽ bị tuôn răng và chỉnh không còn tác dụng nửa xin các bạn lưu ý,các bạn chỉnh theo chiều mũi tên,gain được tính bằng dB.nút tilt là chỉnh khoảng dao động giũa tần số dB thấp và tần số dB cao.chỉnh khi nào các bạn thấy tín hiệu của các kênh ở trên tivi rỏ nét đồng đều là được.khi gặp công trình lớn chia 50-100... tivi để làm dể dàng hơn các bạn nên có đồng hồ đo db hoặc tivi nhỏ để cân chỉnh,đở tốn kém thời gian.chúc các bạn thành công.
.

THÔNG SỐ KỸ THUẬT:
Features
Deluxe Aluminum Housing for Excellent Head-Sinking 60 dBmv High Output Level
-20 dB Input Test Point & Output Test Point Tilt Control & Gain Control
Continuously Adjustable
Built -in Power Supply For Easy Installation Specifications
Operation
Specifications

Frequency Range
40~860MHz
Output Level
60 dBmV
Gain
Typical 40 dB
Reverse Gain

Gain Control
0 ~ -20 dB Continuously Adjustable
Tilt Control
0 ~ -20 dB Continuously Adjustable
Gain Flatness
±2.0 dB
