hướng dẫn cách bấm đầu dây mạng chuẩn, A hoặc chuẩn B

10/12/2016

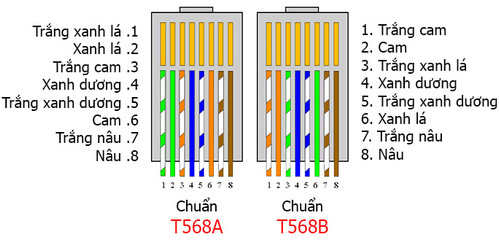

DƯỚI ĐÂY LÀ SƠ ĐỒ BẤM ĐẦU JACK CÁP MẠNG (ADSL) RJ45 CHUẨN CÓ HAI CÁCH BẤM KHÁC NHAU VÀ CÁCH KẾT NỐI CŨNG KHÁC NHAU,TÙY THEO CÁC BẠN MUỐN KẾT NỐI NHƯ THẾ NÀO ĐỂ CHỌN MỘT TRONG HA SƠ ĐỒ CHO PHÙ HỢP,VÀ SẮP XẾP DÂY THEO SƠ ĐỒ HÌNH VẼ,CHỈ CÓ 4 CẶP DÂY XOẮN LẠI VỚI NHAU VÀ CÁC MÀU GIỐNG NHƯ SƠ ĐỒ,CÁC BẠN ĐỌC KỸ PHẦN HƯỚNG DẪN CHI TIẾT Ở PHẦN BÊN DƯỚI.

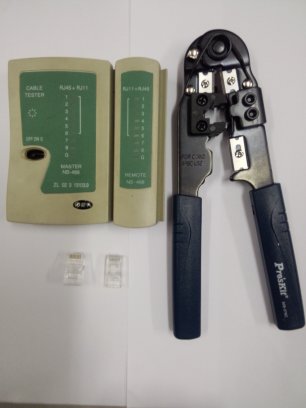

1.trước tiên các bạn trang bị cho mình các thiết bị gồm kềm bấm jack RJ45,ĐẦU JACK,BỘ TEST dây,và không thể thiếu dây mạng.

2.trước khi các bạn đưa dây vào jack để bấm các bạn nên lưu ý là chỉnh cho các sợi dây đồng nằm yên ở các vị trí đả chọn sẳn,lúc đó mới dùng kềm bấm theo như hình dưới đây.

3.sau khi bấm jack song các bạn nên đưa vào máy test thử xem,số có chạy theo thứ tự từ số 1 đến số 8 hay không nếu chạy đúng thứ tự như vậy là các bạn đã bấm đầu jack thành công,cách test này áp dụng cho sơ đồ bấm thẳng...chuẩn T568B

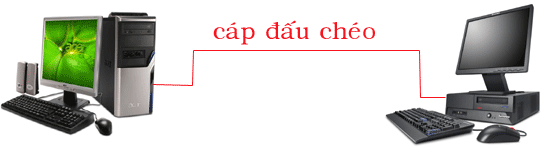

4.còn cách bấm đầu jack mạng theo chuẩn T568 A, bấm chéo là khi các bạn muốn kết nối giữa 2 thiết bị cùng loại với nhau như từ hub/switch:switch đến switch,hub đến switch,hub đến hub,PC đến PC,Router đến Router..như hình mẩu ở dưới.

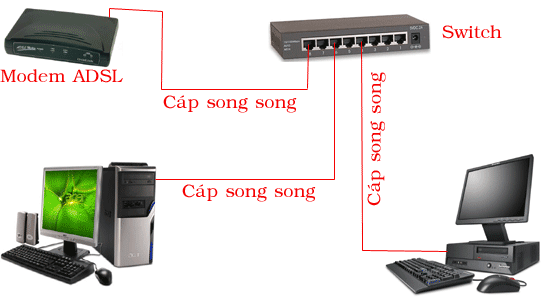

5.và cách bấm đầu jack mạng theo chuẩn T568B bấm thẳng,cách này thường sử dụng rất nhiều vì nhu cầu sử dụng ở các hộ gia đình chia ra nhiều thiết bị sử dụng cùng lúc như từ hub/switch:kết nối đến các thiết bị khác loại như nối từ switch đến Router,switch đến PC hoặc server,từ hub đến PC hoặc server.các bạn chỉ cần nhớ cách bấm thẳng là dùng để kết nối lại 2 thiết bị khác loại lại với nhau như hình mẩu ở dưới.chỉ đơn giản vậy thôi...

6.khi các bạn có nhu cầu sử dụng dây dày từ 30m-50m hoặc đi dây âm tường các bạn nên mua các loại dây mạng tốt có lớp bạc chống nhiểu,chất liệu dây 100% bằng đồng để đảm bảo tín hiệu đường truyền ít suy hao,nếu mua dây kém chất lượng,khi sử dụng dây quá dài tín hiệu sẽ không đạt hoặc bị chập chờn đường truyền thường xuyên,nếu các bạn có nhu cầu sử dụng dây cáp mạng internet đi âm tường,hãy liên hệ với chúng tôi để được tư vấn và hổ trợ.
